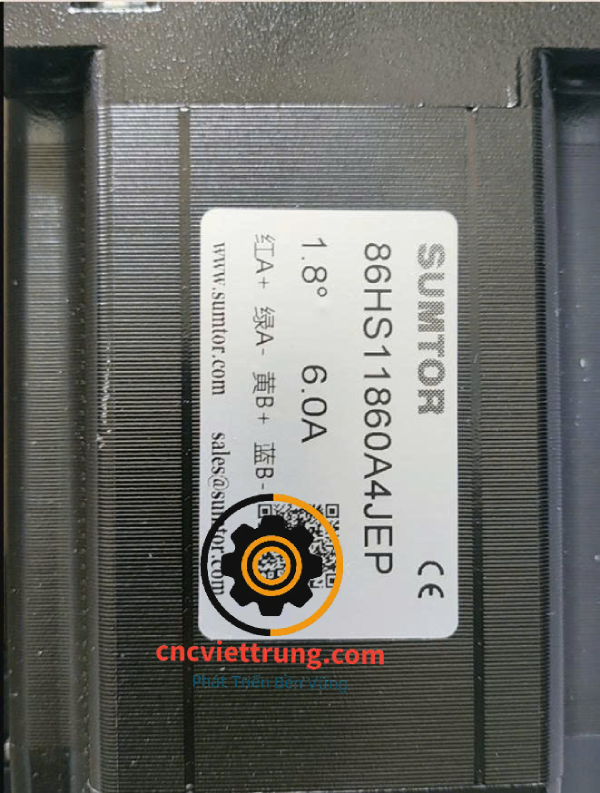

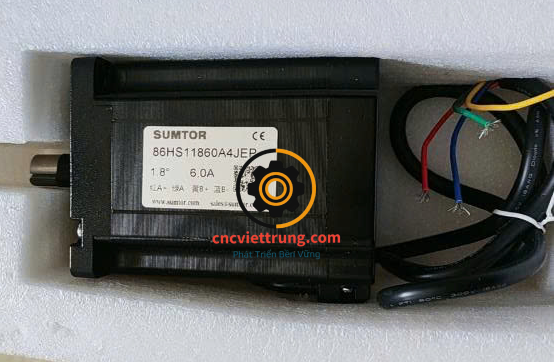

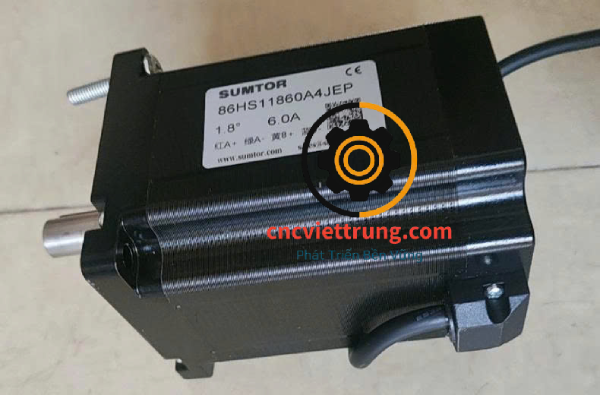

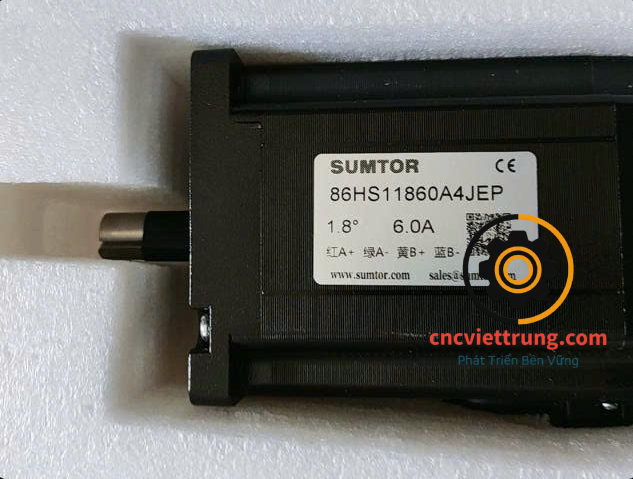

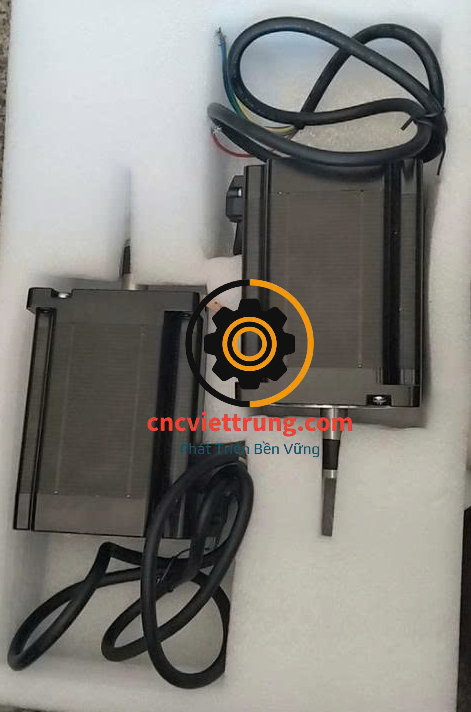

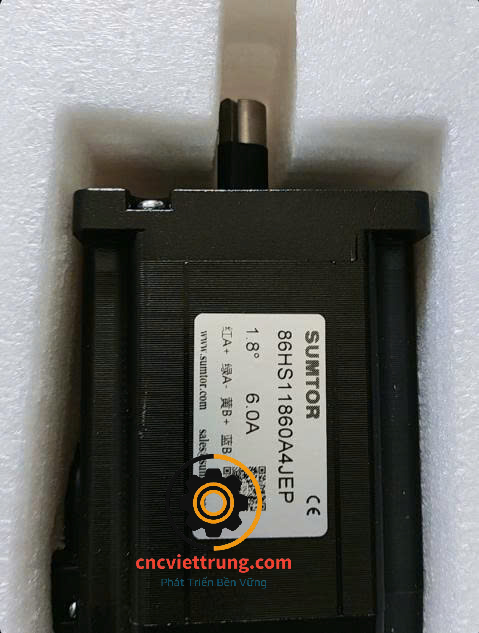

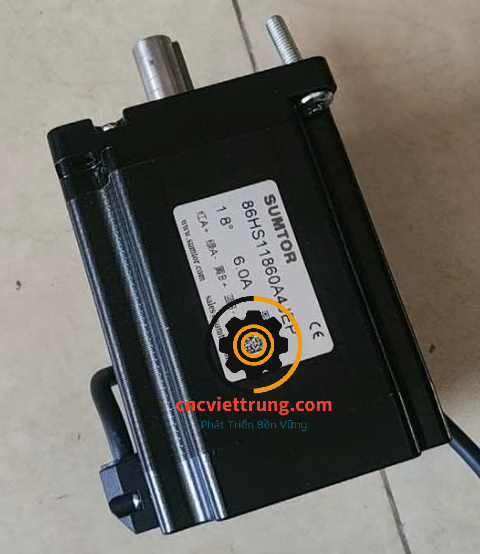

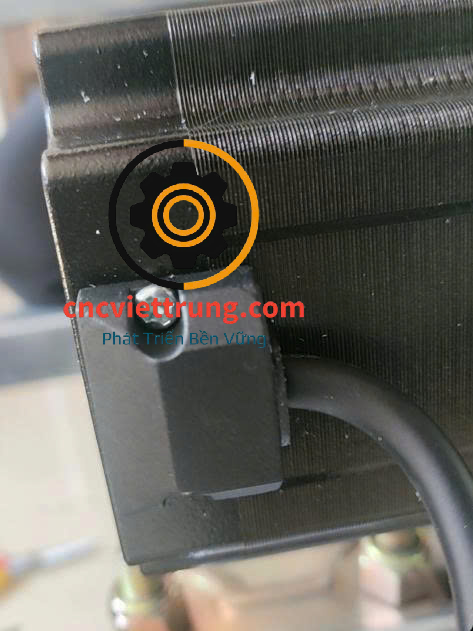

Động cơ bước 8Nm 86HS11860A4JEP Sumtor

Động cơ bước 8Nm 86HS11860A4JEP Sumtor là động cơ bước có mô men xoắn 8Nm, hoạt động bằng cách chuyển đổi các xung điện điều khiển thành chuyển động quay theo từng bước. Khi kết hợp với driver và bộ điều khiển phù hợp, động cơ có thể điều khiển vị trí, tốc độ và chiều quay theo chương trình cài đặt. Mô- men xoắn 8Nm thường là mô men giữ khi động cơ đứng yên. Mô – men xoắn thực tế khi quay sẽ thay đổi theo tốc độ, điện áp cấp, driver và đặc tính tải, không mặc định động cơ luôn tạo ra 8Nm trong mọi điều kiện vận hành.



Nguyên lý hoạt động của động cơ bước 8Nm.

Động cơ bước 8Nm hoạt động dựa trên sự thay đổi từ trường trong các cuộn dây. Driver lần lượt cấp dòng điện theo trình tự điều khiển, tạo ra chuyển động quay của rotor theo từng bước.

Hệ thống thường có 3 phần chính:

• Động cơ step 8Nm: tạo chuyển động quay.
• Driver động cơ bước ( DMA860H, MA860H…) : Điều khiển dòng điện qua cuộn dây và nhận tín hiệu xung.
• Bộ điều khiển ( Mach 3, DDCSV, PLC…) : Phát tín hiệu xung và tín hiệu chiều quay theo chương trình. Tần số xung ảnh hưởng đến tốc độ góc quay.

Ứng dụng của đông cơ bước 8Nm.

• Máy CNC: Động cơ bước 8Nm có thể sử dụng điều khiển các trục chuyển động của máy CNC khi mô- men, tốc độ và khả năng đáp ứng phù hợp với yêu cầu.
• Hệ thống vitme bi: Khi kết hợp với vitme bi, động cơ chuyển động quay thành chuyển động tịnh tiến. Hệ thống có thể được sử dụng trong bàn trượt cơ cấu nâng hạ và các cụm định vị. khả năng tạo lực đẩy phụ thuộc và mô -men xoắn tại tốc độ làm việc, bước vitme, hiệu suất truyền động.

Lưu ý khi lắp đặt và vận hành động cơ step 8Nm.

• Kiểm tra kích thước mặt bích, trục động cơ và khớp nối trước khi lắp.
• Căn chỉnh đồng tâm giữa động cơ và cơ cấu truyền động để hạn chế tải phụ lên trục.

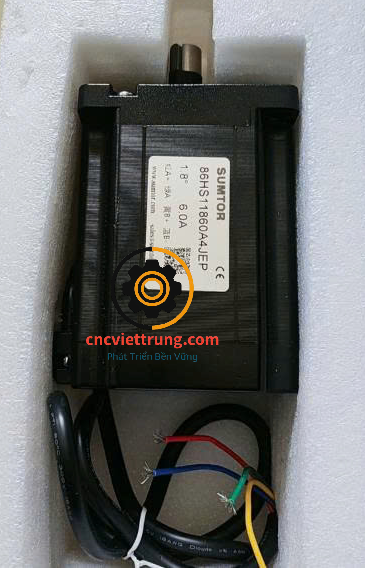

• Đấu dây theo đúng sơ đồ cuộn pha, A+,A-,B+,B-.
• Cài đặt dòng điện và vi bước theo hướng dẫn Driver.
• Chạy thử ở tốc độ thấp trước khi tăng tốc và có tải.
• Theo dõi nhiệt độ, tiếng ồn, độ rung và hiện tượng mất bước.
• Đối với máy vận hành liên tục cần xem điều kiện làm mát, môi trường bụi, độ rung và khả năng bảo trì.
