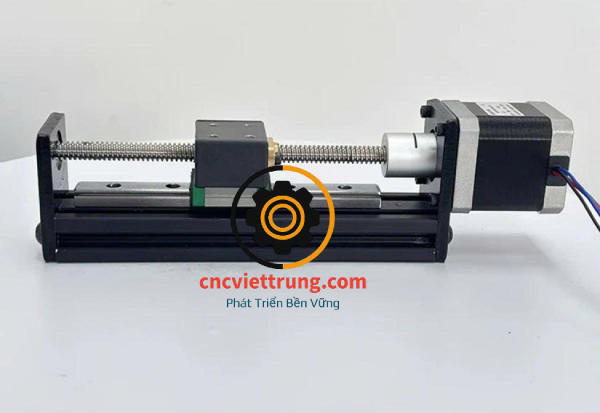

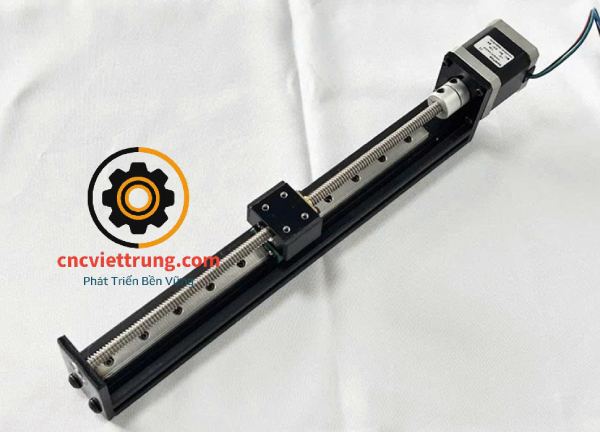

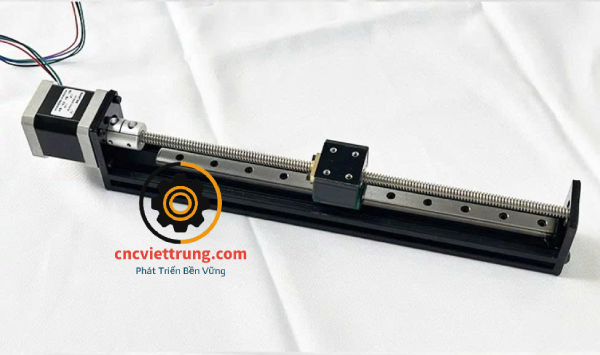

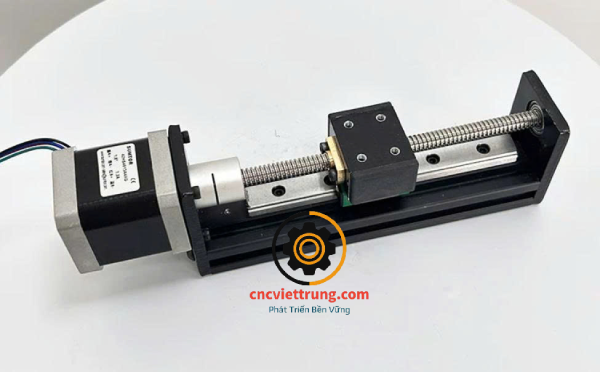

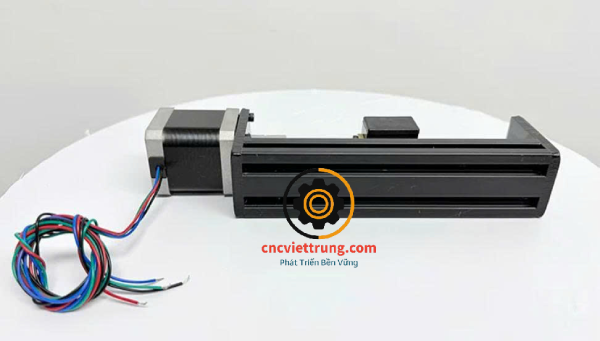

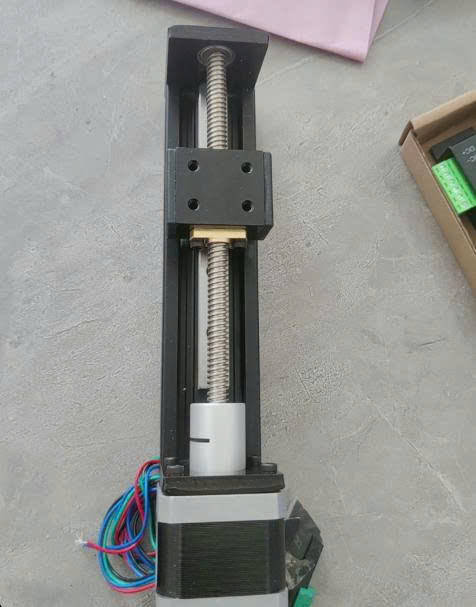

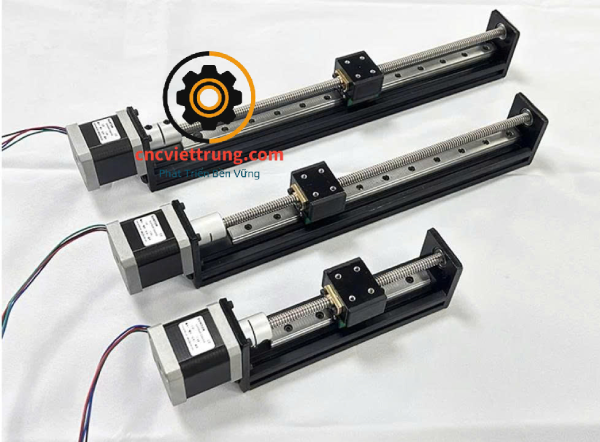

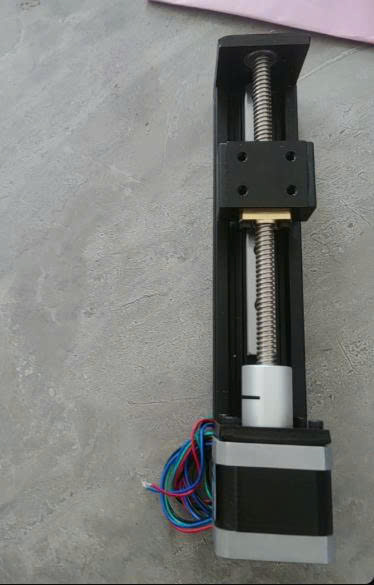

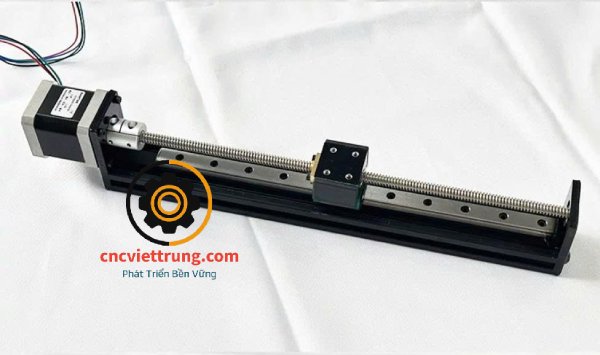

Bộ bàn trượt vitme động cơ size 42

Bộ bàn trượt vitme là thiết bị cơ khí dùng để tạo chuyển động tịnh tiến, Sử dụng cơ cấu vitme , đai ốc kết hợp ray dẫn hướng và động cơ bước để tạo ra chuyển động tịnh tiến chính xác. Thường được dùng trong hệ thống máy CNC mini, máy laser, máy in3D….

• Bộ bàn trượt động cơ 42HH40, 1.3A, 0.45Nm
• Bộ bàn trượt động cơ 42HH60, 1.3A, 0.52Nm
• Bộ bàn trượt động cơ 42HH60, 1.5A, 0.79Nm
• Bộ bàn trượt động cơ 42HH80, 2.8A, 1.4Nm

Vitme bước 2mm, 4mm, 8mm

Hành trình làm việc vitme : 50mm, 100mm, 150mm ,200mm ,250mm, 300mm

Driver chuyên dùng : DM542-05, DM542, DM430…







• Động cơ bước : Lực kéo ổn định, điều kiển vị trí chính xác.
• Trục vitme : chuyển động quay thành chuyển động thẳng.
• Con trượt: di chuyển trên ray dẫn hướng.
• Ray trượt tuyến tính: Đảm bảo chuyển động mượt, giảm rung lắc.
• Khung nhôm hoặc théo: tăng độ cứng vững và tuổi thọ cao.

Ưu điểm nổi bật:

• Độ chính xác cao: Sử dụng cơ cấu vitme giúp bàn trượt đạt độ lặp lại tôt, phù hợp cho các ứng dụng yêu cầu độ định vị chính xác.
• Hoạt động ổn định: ray trượt và block giúp giảm ma sát và tăng độ mượt khi vận hành.
• Thiết kế nhỏ gọn: Phù hợp lắp đặt trong không gian hẹp hoặc máy mini
• Dễ tích hợp: kết hợp điều khiển với Driver . TB6600, DM542-05, DM542….

Ứng dụng của bàn trượt vitme mini

• Máy CNC mini
• Máy khắc laser
• Máy cắt tự động
• Robot gặp sản phẩm
• Hệ thống cấp liệu tự động
