Bàn xoay rỗng cho động cơ bước size 57 chính xác cao

• Bàn xoay rỗng DTN85- 5k- 57ST : 2.950.000/ cái
• Bàn xoay rỗng DTN85- 10k- 57ST : 3.350.000/ cái
• Bàn xoay rỗng DTN85- 15k- 57ST : 3.950.000/ cái

Nhắn cho shop khi cần tỉ số truyền lớn hơn.

Đây là dòng bàn xoay giảm tốc rỗng chuyên dùng cho các động cơ bước size 57. Bàn xoay được thiết kế tăng độ chính xác, tăng mô men xoắn và tối ưu hiệu suất trong các hệ thống tự động hóa.

Với tỉ số truyền 1/5, 1/10, 1/15 giúp giảm tốc độ quay và tăng lực xoắn đầu ra phù hợp cho các ứng dụng yêu cầu độ chính xác cao như CNC, Máy đóng gói, robot công nghiệp.

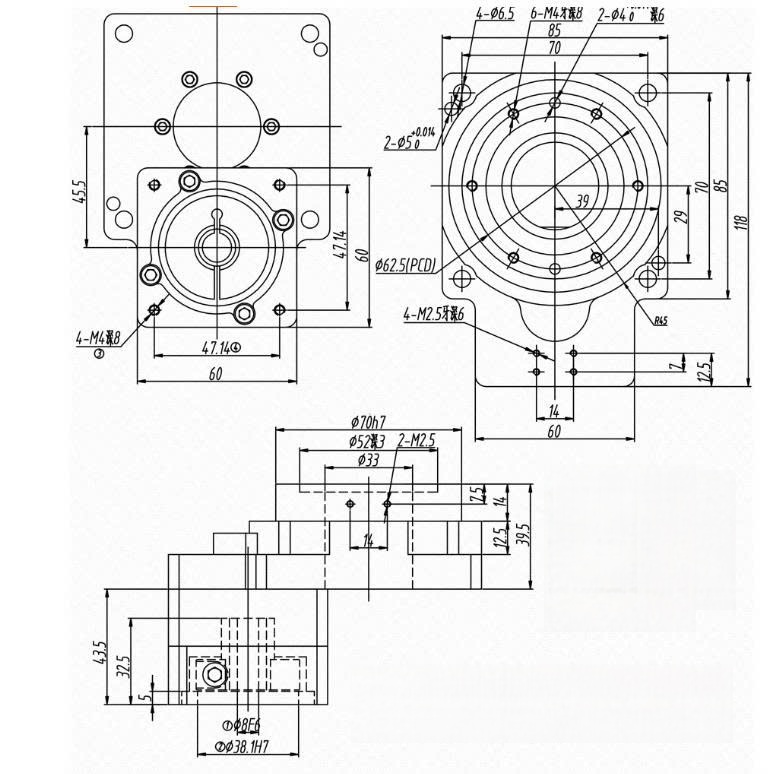

Ý nghĩa của mã DTN85- 5k- 57ST, DTN85- 10k- 57ST, DTN85- 15k- 57ST

• DTN85 là kích thước mặt bàn xoay  85mm
• 5k, 10k, 15k : tỷ số truyền 1/5, 1/10, 1/15
• 57ST : Dùng cho động cơ bước size 57
• Giao diện kiểu : Xung PUL/DỈ
• Kiểu trục: Rỗng
• Độ chính xác cao, đọ rơ thấp
• Tối ưu cho tải trung bình- nặng

Cấu tạo bàn xoay rỗng

• Bàn xoay gồm có
•  Động cơ bước size 57
• Hộp giảm tốc chính xác
• Bàn xoay rỗng

Nguyên lý hoạt động

• Động cơ bước quay- truyền qua hộp số giảm tốc 1/5, 1/10, 1/15
• Tốc độ giảm 5 lần, 10 lần, 15 lần
• Mô men xoắn tăng kên
• Độ chính xác vị trí cao hơn



Mô men xoắn cho phép.

• DTN85- 5k- 57ST : 41Nm
• DTN85- 10k- 57ST : 27Nm
• DTN85- 15k- 57ST : 20Nm

Ưu điểm nổi bật của bàn xoay động cơ 57

• Độ chính xác cao: Nhờ cơ cấu giảm tốc, giúp giảm sai số và tăng độ lặp lại vị trí.
• Tăng mô – men xoắn : tỷ số truyền giúp tăng lực kéo- phù hợp tải nặng hơn so với dùng motor trực tiếp.
• Thiết kế trục rỗng tiện lợi đi dây điện, khí nén qua tâm, giảm rối dây, tăng tính thẩm mỹ và gọn gàng
• Hoạt động ổn đinh: Giảm rung, ít tiếng ồn, tuổi thọ cao

Ứng dụng của bàn xoay

• máy CNC mini, máy khắc : Chia độ chính xác, gia công đa trục
• Máy đóng gói tự động : Chia vị trí sản phẩm, điều khiển góc quay chính xác
• Robot công nghiệp: Khớp quay, hệ thống pick&place
• Máy dán nhãn: Xoay sản phẩm theo góc cố định
