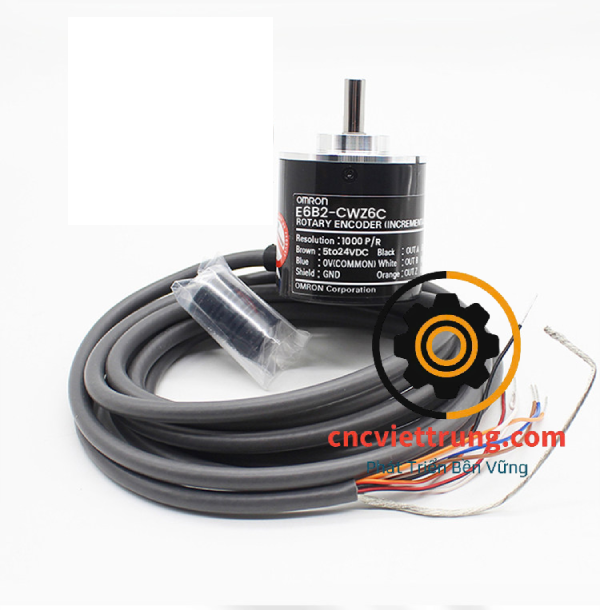

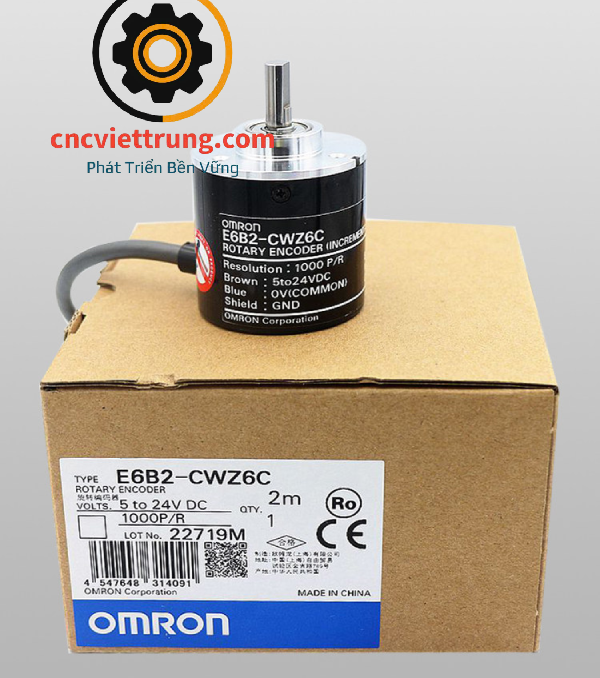

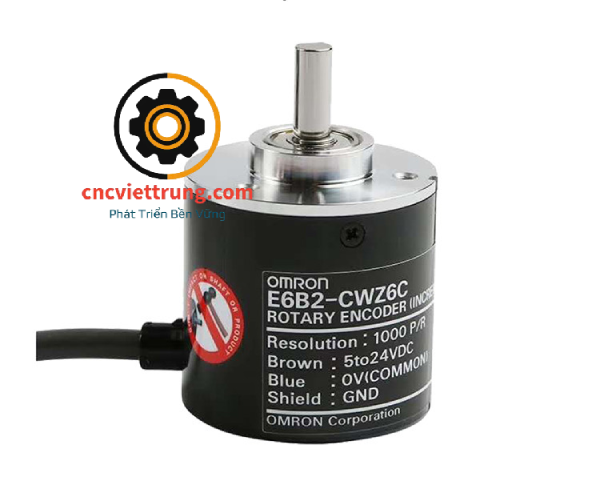

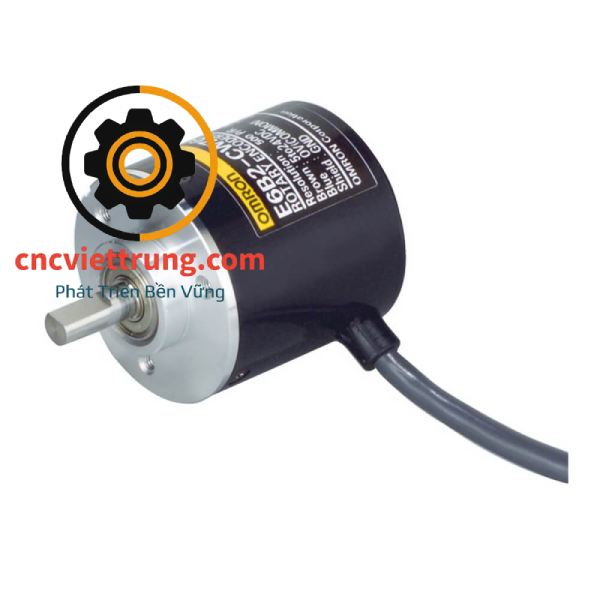

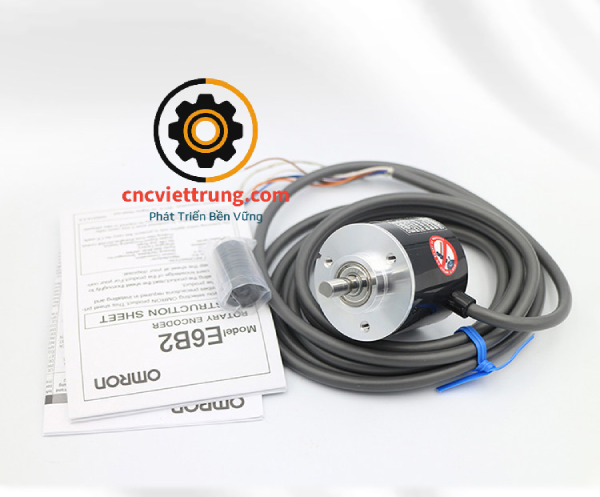

Bộ mã hóa vòng quay Omron E6B2-CWZ6C
Liên hệ
Bộ mã hóa vòng quay Omron E6B2- CWZ6C là encoder quay dạng gia tăng. Được sử dụng để đo tốc độ quay, vị trí và chiều quay của trục động cơ trong hệ thống máy móc công nghiệp.
Encoder E6B2-CWZ6C có thiết kế nhỏ gọn, độ chính xác cao và khả năng hoạt động ổn định trong môi trường công nghiệp. Vì vậy được sử dụng phổ biến trong máy CNC, băng tải, robot, máy đóng gói và dây chuyền tự động hóa.
Encoder E6B2-CWZ6C
- 100 p/R
- 200P/R
- 300 P/R
- 360 P/R
- 1000 P/R
- 1024P/R
- 2000 P/R
- 2500 P/R
Cấu tạo của encoder E6B2- CWZ6C gồm:
- Trục quay: Kết nối trực tiếp với trục động cơ hoặc cơ cấu máy.
- Đĩa mã hóa quang học: chứa các khe nhỏ tạo xung tín hiệu khi quay
- Cảm biến quang : đọc tín hiệu từ đĩa mã hóa
- Mạch xử lý tín hiệu: chuyển tín hiệu quang thành xung điện
- Dây tín hiệu: truyền xung A, B,Z về PLC hoặc bộ điều khiển
Khi trục encoder quay các khe trên đĩa sẽ tạo ra chuỗi xung điện, từ đó bộ điều khiển có thể tính toán số vòng quay và tốc độ động cơ.
Thông số kỹ thuật encoder Omron E6B2-CWZ6C:
- Đường kính thân: 40mm
- đường kính trục: 6mm
- Điện áp nguồn :5-24VDC
- Dòng điện tiêu thụ <80mA
- Ngõ ra : NPN
- Tín hiệu đầu ra : A,B,Z
- Điện áo tải tối đa: 30VDC
- Tần số quay tối đa: 6000 vòng/ phút
- Độ phân giải : 10-2000 xung/ vòng
Các thông số trên có thể thay đổi tùy phiên bản xung như 360, 500,1000, 1024, 2000 xung/ vòng .
Ý nghĩa mã model E6B2-CWZ6C
- E6B2 – dòng encoder công nghiệp đường kính 40mm
- C- dạng trục quay
- WZ – có 3 tín hiệu A,B,Z
- 6C- kiểu ngõ ra NPN Open collector

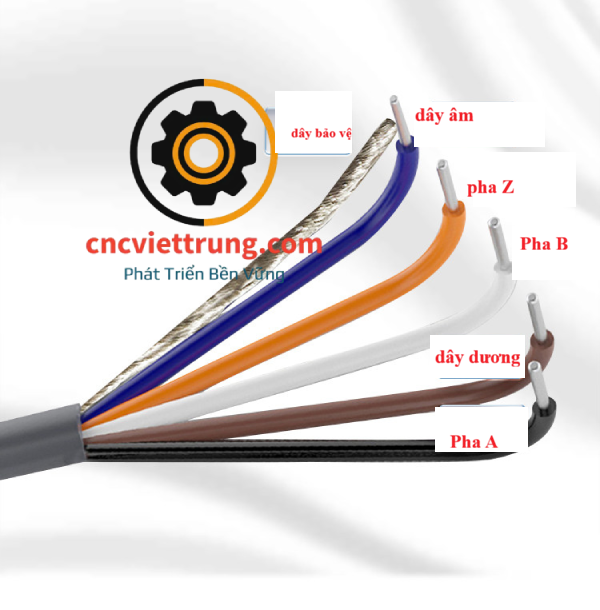

Màu dây encoder E6B2-CWZ6C:
- Dây Nâu: +5-24VDC
- Xanh dương: 0V
- Đen: output A
- Trắng: output B
- Cam: output Z
- Dây bạc : chống nhiễu
Encoder omron E6B2- CWZ6C là một trong những bộ mã hóa vòng quay phổ biến nhất trong ngành tự động hóa công nghiệp. Với thiết kế bền bỉ, độ chính xác cao và khả năng tương thích tốt với nhiều hệ thống điều khiển.
